█ 琴臺式防爆正壓柜適用范圍

1．適用于爆炸性氣體環境1區、2區危險場所；

2．適用于IIA、IIB、IIC級爆炸性氣體環境；

3．適用于可燃性粉塵環境20區、21區、22區；

4．適用于溫度組別為T1—T6的環境；

5．本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、釀酒、油漆、涂料、食品、生物工程、航天航空工程以及設施等工廠中；

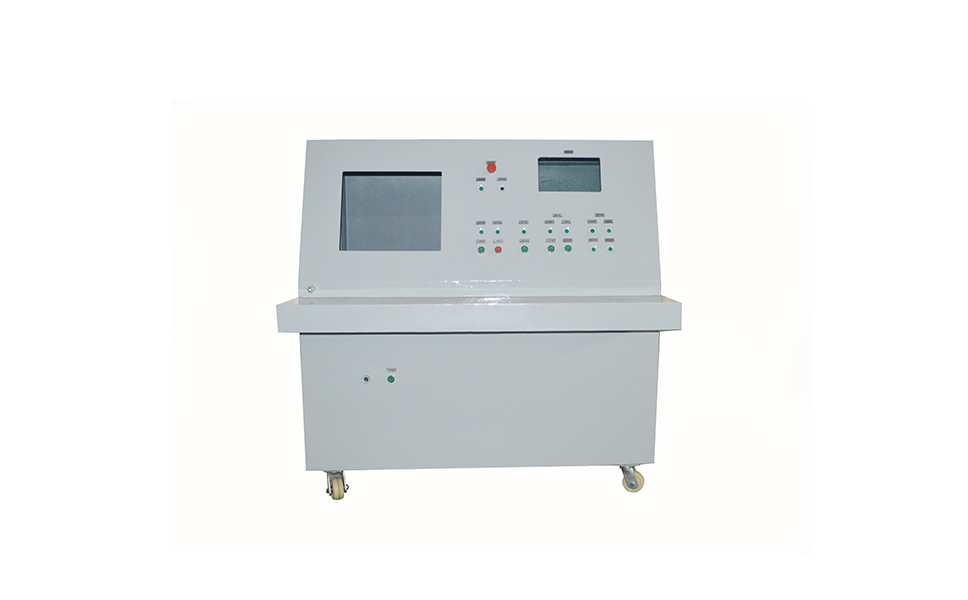

琴臺式防爆正壓柜

█ 琴臺式防爆正壓柜產品特點

1．本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋光后粉末靜電噴塑，外形美觀；

2．本產品為“中通電氣”改進型防爆產品，可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、PLC、各種按鈕、開關、微電腦觸摸屏以及普通電器元件，對用戶需裝電器元件完全不受限制；

3．采用多樣化設計，可選擇柜式（上下形式，左右形式）、壁掛式、琴臺式、平面式等；

4．配電柜由柜體、控制系統、補氣系統、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件（也可根據客戶要求訂做分體式或聯機式）；

5．本左右柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

6．本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。

正壓柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

自動控制系統主要完成換氣、補氣、超高壓自動報警和排氣、氣壓報警、低壓聯鎖斷電等高端功能。（本正壓柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷正壓腔的用戶配電電源）更加肯定了產品的安全性，實用性;

7．另外可按客戶要求加裝防護門，能夠顯示內部控制部分的顯示或動作；

8．所有緊固件均采用抗強腐蝕的304不銹鋼材質；

9．布線方式，鋼管或電纜、防爆軟管均可；

10．可根據用戶要求特殊定制；

█ 琴臺式防爆正壓柜技術參數

防爆標志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；

總開關電流：10A—800A；分開關電流：1A—630A；

防護等級：IP54/IP55/IP65；

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；

引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
